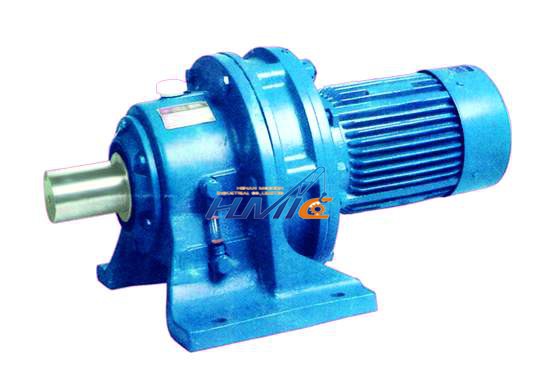

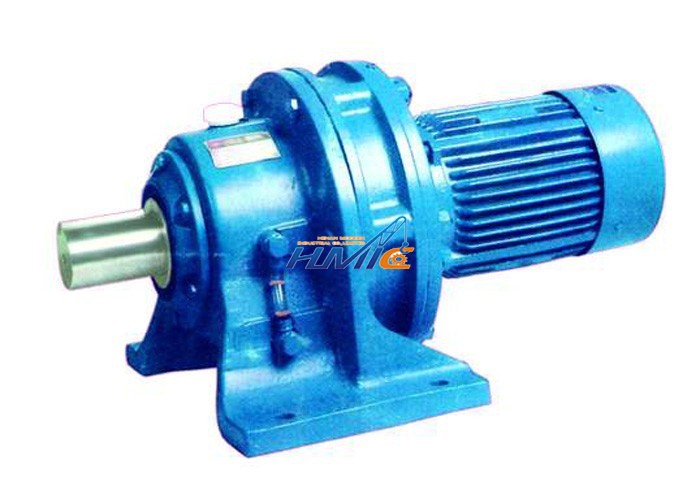

臥式擺線針輪減速機

臥式擺線針輪減速機的特點

高速比和高效率

單級臥式擺線針輪減速機傳動，就能達到1:87的速比，效率在百分之90以上，如果采用多級傳動，減速比更大。

結構緊湊體積小

由于采用了行星減速機傳動原理，輸入軸與輸出軸在同一軸心上，所以結構緊湊，體積小。

運轉平穩噪聲低

擺線針齒嚙合齒數較多，重疊系數大以及具有機件平穩的機理，使振動的噪聲限制在最小程度。

使用可靠、壽命長
擺線針輪減速機因主要零件采用軸承鋼壽命制造，因此機械性能好，再加上采用滾動摩擦，所以經久耐用壽命長。

過載能力強、耐沖擊、慣性力矩小

適用于啟動頻繁和正反轉的場合。

X W _ D 3 - 29 – 5.5 L

X代表X系列擺線針減速機（詳細請見下載中心-擺線針輪減速機）

W為標準安裝形式：腳板式，此外還有L（法蘭式擺線減速機）

無標注即為一級減速，其他標識：E(二級減速機)、S（三級減速機）

D表示Y系列普通型電機（此為輸入端聯接規格補充），其他形式還有:

A：YA系列曾安型電動機

B：YB系列隔爆型電動機

P：YEJ系列內制動型電動機

T：YCT系列電磁調速型電動機

K：YD系列多速型電動機

I：IEC系列電動機

Q：YZ系列起重電動機

Z：直流電動機

S：伺服電動機

N：ZD型錐形轉子制動電動機

V：變頻調速電動機

J：步進電機

Y：Y系列擺線減速機專用普通電機

3為機型號（其他機型號詳見：擺線減速機機型號）

減速比為29（其他速比詳見：擺線減速機傳動比）

輸入功率為5.5KW

其他安裝形式為L(zhǎng)（立裝），詳細請見（下載中心-擺線針輪減速機）

雙級擺線減速機型號示例

臥式擺線針輪減速機，法蘭式安裝，二級減速，電機配Y系列普通電機，機型組合為41雙極串聯，減速比：1225（35*35），電機功率：0.37KW，立式臥裝

XLED41-1225-0.37-W

注：在兩級和三級減速機中各傳動比的組合，原則上以第一級（高速端）為傳動比小的一端，第二級或第三級（即低速端）為傳動比大的一端。
